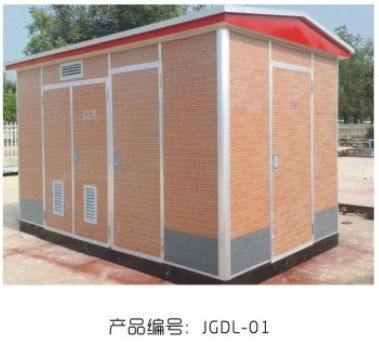

Iec 1330 Standard Substation Transformer Kotak Eropa Prefabrikasi

Seri YBW-10 gardu prefabrikasi (singkatnya gardu kotak Eropa) adalah satu set lengkap gardu dalam dan luar ruangan yang kompak yang terdiri dari gardu induk tegangan tinggi, trafo daya, dan gardu induk tegangan rendah. Produk ini memiliki karakteristik set lengkap yang kuat, penampilan cantik, tapak kecil, investasi rendah, pemasangan dan perawatan yang mudah, struktur kompak, dan dapat dipindahkan.Saat ini merupakan pilihan pertama untuk set lengkap peralatan baru untuk konstruksi dan transformasi jaringan listrik perkotaan dan pedesaan.Ini banyak digunakan di gedung-gedung tinggi, tempat tinggal, terminal stasiun, pusat komersial, taman industri, distribusi tenaga publik, pertambangan dan ladang minyak, sekolah, rumah sakit dan perusahaan dan institusi lain dan tempat-tempat di mana listrik sementara digunakan.

Produk ini sesuai dengan standar GB/T17467-2010 "Tegangan Tinggi/Tegangan Rendah Prefabrikasi" dan standar IEC1330.

Fitur struktural

1. Produk ini dihubungkan oleh perangkat distribusi daya tegangan tinggi, transformator, dan perangkat distribusi daya tegangan rendah.Ini dibagi menjadi tiga kompartemen fungsional, yaitu ruang tegangan tinggi, ruang transformator dan ruang tegangan rendah.Ini dapat diatur menjadi beberapa mode catu daya seperti catu daya jaringan cincin, catu daya terminal, catu daya ganda, dll., Dan komponen pengukuran tegangan tinggi juga dapat dipasang untuk memenuhi persyaratan pengukuran tegangan tinggi.Ruang trafo dapat memilih S11, S13 dan trafo terendam minyak kerugian rendah lainnya dan trafo tipe kering;ruang trafo dilengkapi dengan sistem pendingin udara paksa self-starting dan sistem pencahayaan.Ruang bertegangan rendah dapat terdiri dari panel atau struktur kabinet sesuai dengan kebutuhan pengguna.Skema catu daya memiliki beberapa fungsi seperti distribusi daya, distribusi penerangan, kompensasi daya reaktif, pengukuran energi listrik, dan pengukuran daya untuk memenuhi kebutuhan pengguna yang berbeda, dan memfasilitasi manajemen catu daya pengguna dan meningkatkan kualitas catu daya.

2. Ruang tegangan tinggi dan rendah diatur dengan wajar, kompak, nyaman untuk operasi dan pemeliharaan, dan switchgear tegangan tinggi memiliki fungsi mencegah kesalahan operasi dan saling mengunci.Sesuai dengan kebutuhan pengguna, trafo dapat dengan mudah masuk dan keluar dari pintu ruang trafo dari trek, dan perangkat ventilasi labirin dipasang di pintu ruang trafo.Setiap kamar dilengkapi dengan perangkat penerangan otomatis.Selain itu, komponen switchgear tegangan tinggi dan rendah yang dipilih memiliki kinerja yang andal, pengoperasian yang sederhana, dan perawatan yang mudah.Konveksi terbentuk di ruang fungsional untuk ventilasi dan pembuangan panas.Basis adalah struktur baja bagian dengan kekuatan dan kekakuan yang cukup.

3. Menurut lingkungan penggunaan dan kondisi penggunaan yang berbeda, bentuk dan bahan struktural yang berbeda dapat dipilih untuk memenuhi persyaratan penggunaan yang berbeda dan memastikan operasi normal gardu.Cangkang gardu dapat dibuat dari panel berukir logam, bahan bangunan non-logam, pelat baja biasa, pelat baja tahan karat, pelat paduan aluminium, pelat komposit baja warna dan bahan lainnya.Setelah sebagian atau seluruh perawatan permukaan, ia memiliki kondisi untuk penggunaan luar ruangan jangka panjang untuk memastikan anti-korosi dan kedap air, kinerja tahan debu, masa pakai yang lama, penampilan cantik.

3.1 Perubahan kotak perlindungan lingkungan lanskap menggunakan bahan papan berukir logam;

3.2 Perubahan kotak lanskap menggunakan bahan bangunan non-logam atau bahan lainnya;

3.3 Perubahan kotak umum dengan pelat baja biasa;

3.4 Perubahan kotak anti-korosi tinggi dengan pelat baja tahan karat atau pelat baja paduan aluminium;

3.5 Perubahan kotak jenis isolasi termal dengan papan komposit baja warna;

3.6 Perubahan kotak dalam bentuk struktural lainnya;

4. Papan berukir logam adalah bahan bangunan dengan kinerja luar biasa seperti ketahanan kompresi tinggi, tahan kelembaban, konduktivitas termal rendah, penampilan cantik, daya tahan, hemat energi, konstruksi sederhana, dan perlindungan lingkungan.

1) Lapisan luar lembaran baja galvanis.

2) Lapisan tengah busa poliuretan kaku adalah isolasi panas dan tahan api.

3) Struktur yang stabil, pelestarian panas dan insulasi panas, dekorasi yang indah, daya tahan, keamanan tahan api, insulasi suara dan pencegahan kebisingan, anti-seismik dan anti-retak, anti-air dan tahan lembab, hemat energi dan perlindungan lingkungan.
